밸브실

밸브실 이란?

상수도, 일반용수, 하수도, 농업용수를 공급하기 위한 배수관망중 제수밸브, 공기밸브 및 유량계, 감압밸브 등을 관리하기 위하여 인도, 소도로 이면도로에 설치되어 밸브등의 청소 및 유지관리가 용이하게 제작된 구조물 형태

건설, 토목용 수처리 철강 제품, 시스템
밸브실 용도
  • 01

    제수밸브실

  • 02

    감압밸브실

  • 03

    공기밸브실

  • 04

    펌프실

  • 05

    유량계실

  • 06

    이토변실

밸브실 특징
  • 철제 압연강재(SS275, 구 SS400) 재질의 완제품을 설치함으로써 기존 타설 밸브실에 비해 공기를 단축시키며 민원을 줄일 수 있습니다.
  • 메인 수구 접합부를 KP 메커니컬 소켓을 사용하여 내외부 현장 맞춤이 용이하며 누수가 없습니다.
  • 밸브실 상부에는 제품 투입구를 설치하여 안입이 용이하게 하며, 하절기 현장 공사 시 쾌적한 환경을 제공합니다.
  • 밸브실 내벽에는 사다리를 설치하여 사람의 출입이 용이하도록 하였습니다.
  • 밸브실 바닥에는 집수정을 설치하여 작업 시 발생하는 물의 배수를 원활하게 하였습니다.
  • 밸브실 외벽과 천정부에 보강 리브를 서리하여 구조적으로 안정적이며, 경량의 컴팩트한 형태입니다.
  • 밸브실 벽면에는 전선구, 환기구, 배수구를 사용자가 원하는 위치에 설치하여 다양한 용도와 형태로 내부를 구성할 수 있습니다.
  • 부식 방지를 위한 쇼트 공정 후에 폭시 도장 처리를 하였습니다.
밸브실 삽도

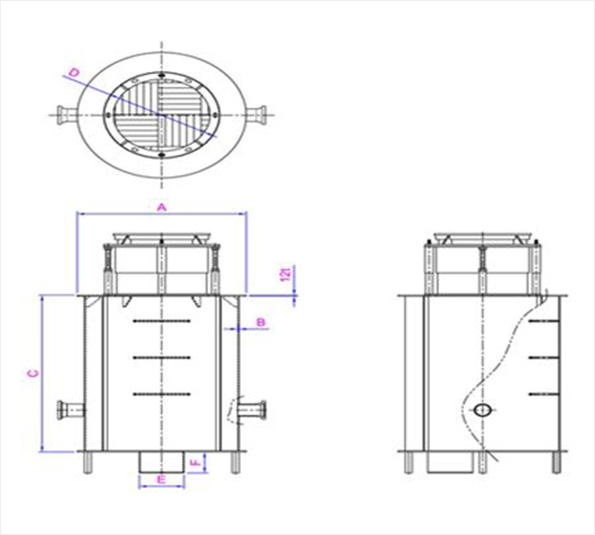

  • 원형밸브실 도면

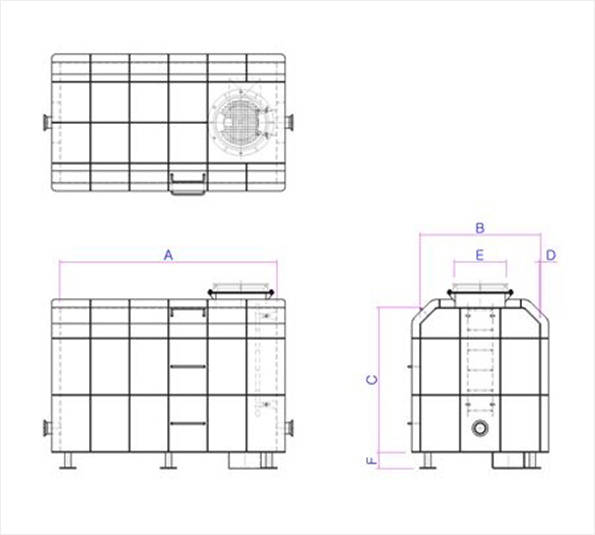

  • 각형 밸브실 도면
밸브실 규격
오른쪽으로 스크롤
두께(t) 가로(w) 세로(d) 높이(h)
원형 8, 10, 12mm 900 - 3000 - 1200 - 4000
각형 10, 12mm 1200 - 5000 1200 - 3000 1500 - 3000
