시공

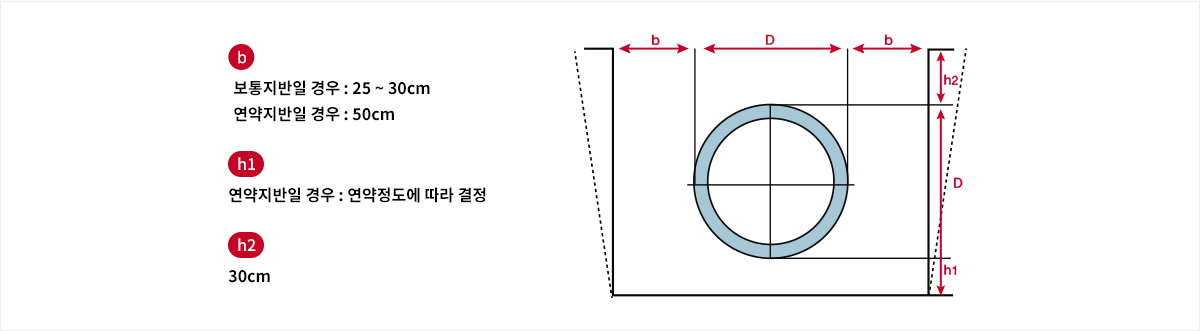

1. 터파기

터파기는 도로공사 표준시방서의 터파기 규정을 기반으로 실시하며, 터파기의 폭은 다음과 같다.

호칭지름 300 400 450 500 600 700 800 900 1,000 1,200 1,350 1,500 1,800 2,000 2,200 2,400
터파기 폭(b) 700 900 1,000 1,100 1,200 1,400 1,600 1,700 1,800 2,100 2,300 2,500
오른쪽으로 스크롤

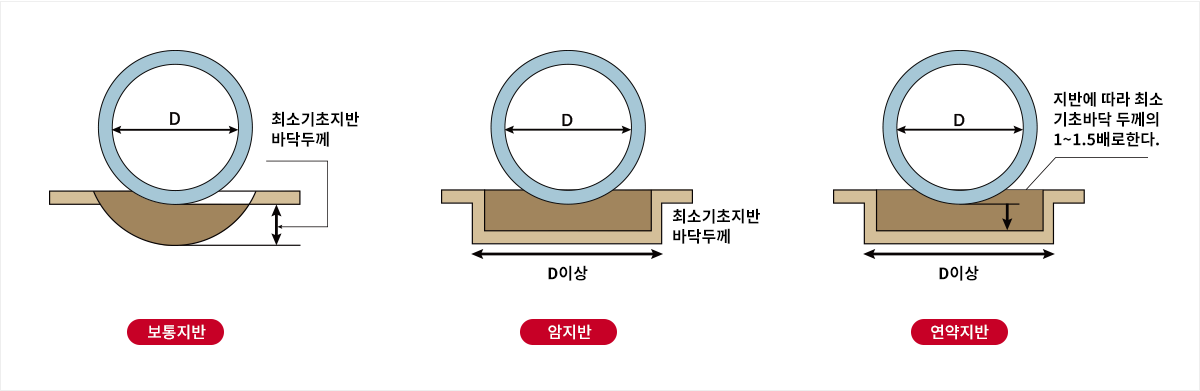

2. 기초 지반

파형강관에 작용하는 하중을 균일하게 분포하기 위해 다음과 같은 기초 지반의 조건을 따른다.

오른쪽으로 스크롤
기초 지질의 종류 기초의 최소 두께 기초의 폭
900mm 이하 900 ~ 2,000mm 2,000mm 이상
보통지반 200mm 300mm 0.2D D
암지반 200mm
단, 성토의 높이가 5m를 초과할 경우, 1m당 40mm씩 증가시킨다.
D
연약지반 500mm 0.4D와 500mm 중 큰 값 0.3D
(최대 1m까지)
2D ~ 3D
3. 파형강관 설치
4. 성토

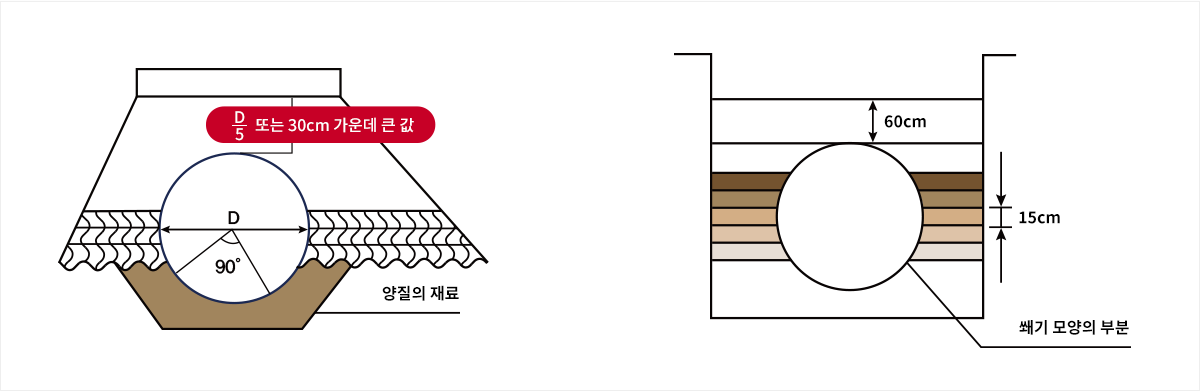

파형강관 시공 후 성토의 최소높이는 포장 하단면으로 부터 300mm 이상 또는 D/5 중 큰 값을 적용한다.

5. 다짐
