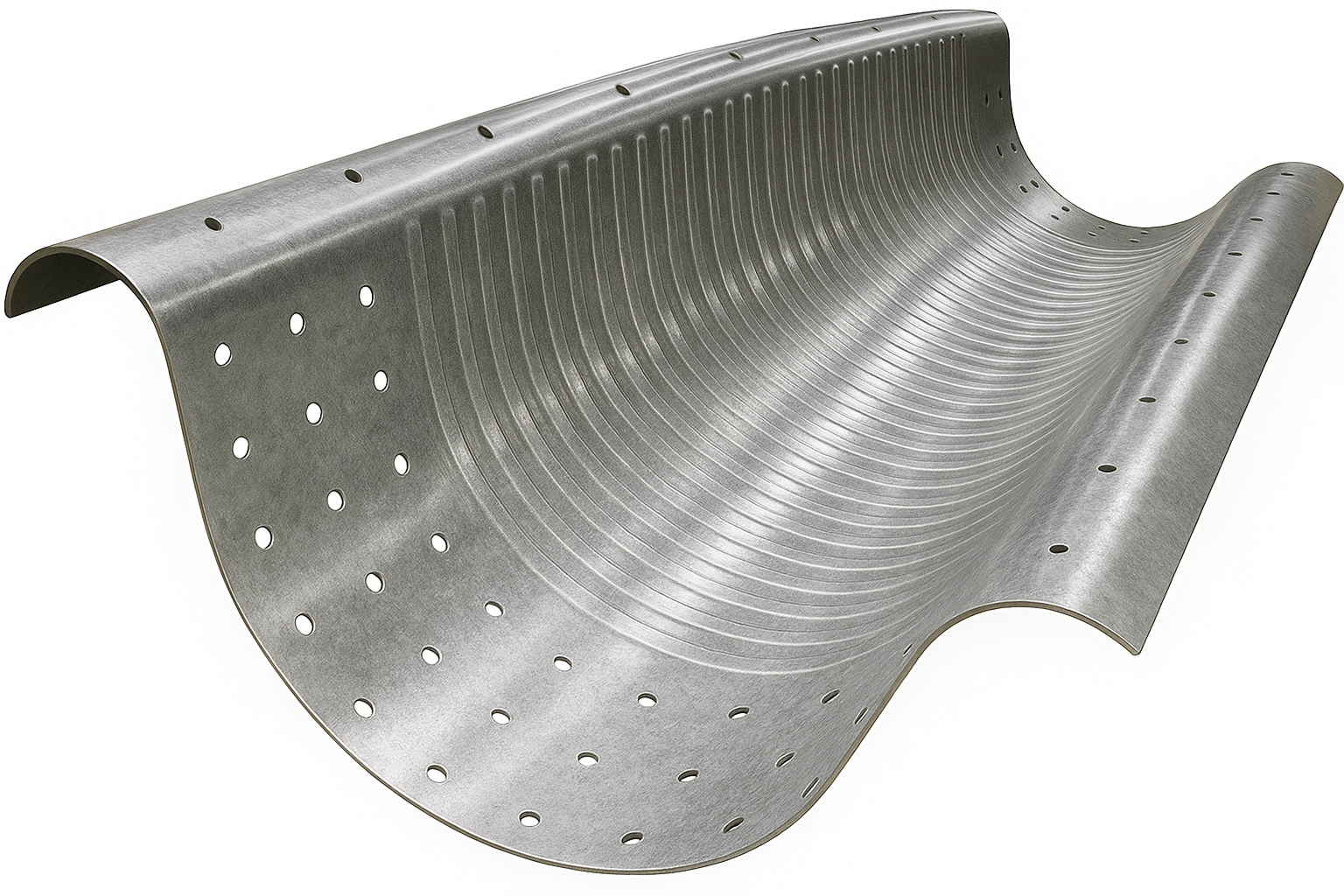

폭 : 610mm
미 국방부 표준에서 언급하는 2피트(약 610mm) 피치의 사인파형 골조와 일치합니다.
골 깊이 : 355mm
HAS 프로젝트의 설계 기준과 완벽하게 부합합니다.
자재 표준 : KS D 3506
국내 표준을 준수하며, 상세한 제작 및 시공 절차는 '원더아치 시방서'에 따라 엄격하게 관리됩니다.
경남 함안 전용 공장 — KS D 3506 준수 자재 생산

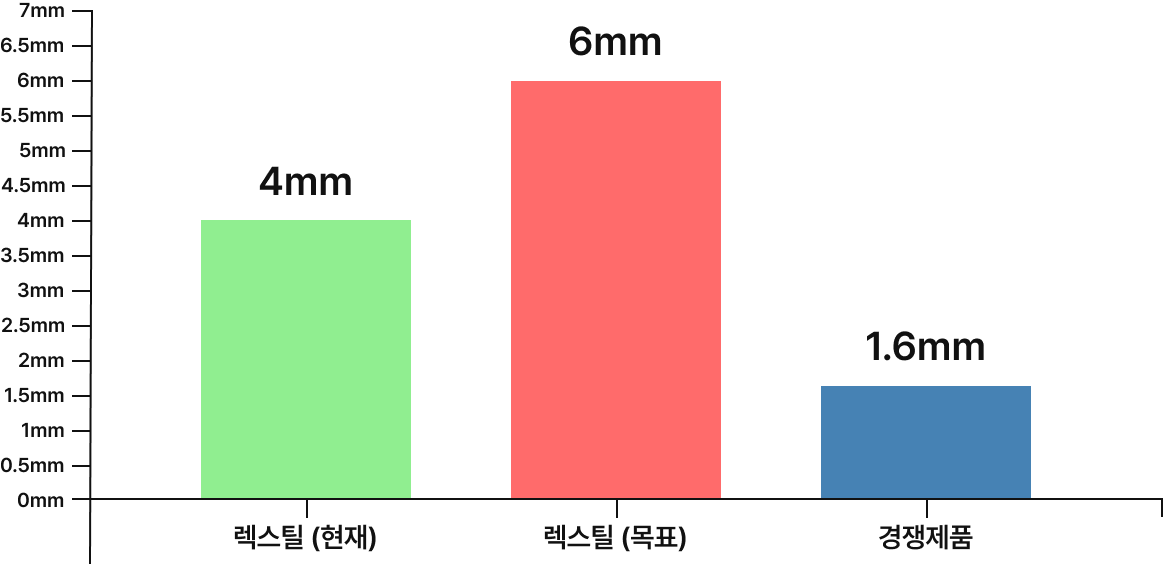

3.2 / 4.0 / 4.5mm 즉시 공급 가능
격납고의 폭(SPAN)과 미국 국방부 시설 설계 기준(UFC 3-340-01)의 파편 방지 라이너(SPALL LINER) 성능 요구 사항에 따라 패널 두께가 결정됩니다.
| 두께 | 프로파일 | 적용 스팬 | 대표 적용 (UFC 3-340-01 기준) |
|---|---|---|---|
| 3.2mm ★주력 | 610 × 355 | ~22m 이하 | 전투기 격납고 표준형 (스팬 22m 이하 / 시방서 최소 두께) |
| 4.0mm | 610 × 355 | ~50m 이하 | 대형 항공기·전술 수송기 격납고 (스팬 50m 이하) |
| 4.5mm | 610 × 355 | ~50m 이상 | 전략자산·대형 수송기 격납고 (스팬 50m 이상) |
WonderArch는 UFC 3-340-01 구조·방호 요구사항을 완벽히 준수하며, 미 군사기지 설계 표준 Section 05 30 00 (Steel Arch Liner) 기준을 충족합니다.
적용 규격 : UFC 3-340-01, DDESB, ASTM A653/A792, KS D 3506
