rexsteel

금속밸브실

기술력을 바탕으로 한 도전과 혁신으로 미래가치를 열어갑니다.

밸브실

각형 금속밸브실

인도 및 이면 도로에 설치되어 용수 공급 중 밸브 및 기계류의 동작, 유지관리에 필요한 보호통

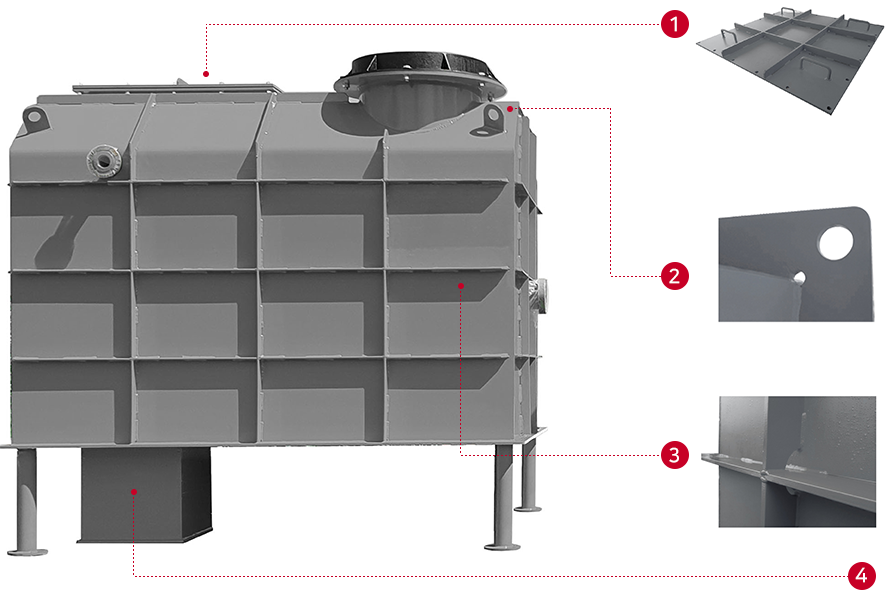

1
일반구조용 압연강재(SS400) 분리형 상판
구성 재질
분리형 상판 KS D 3503 (일반구조용 압연강재)의 SS275(SS400)
2
견인고리
연결개수 크기에 따라 최소 4 ~ 8개
위치 각 모서리, 격자 보강 용접부
3
격자형 보강 용접부
구성 재질
용접부 KS D 3503 (일반구조용 압연강재)의 SS275(SS400)
4
집수정
구성 재질
집수정 KS D 3503 (일반구조용 압연강재)의 SS275(SS400)
시공순서
  • 터파기 및 기초공사
  • 밸브실 하차 및 안착
  • 외부 배관 연결
  • 배관자재 및 설비 설치
  • 되메우기
  • 도로 재포장

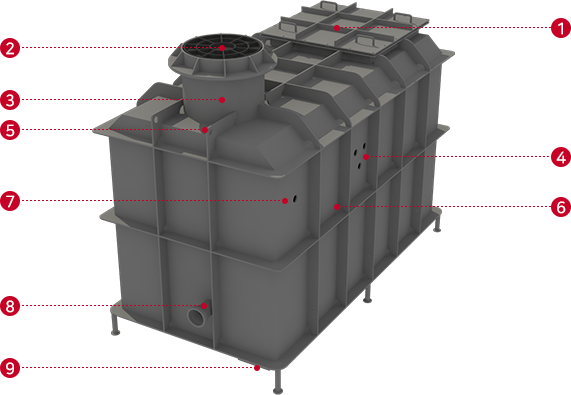

No. ITEM
1 상판분리커버(작업율 진출임)
2 밀폐형 맨홀(우수유입차단)
3 높이, 경사 조절 맨홀프레임
4 환기구 플랜지
5 크레인 고리
No. ITEM
6 격자형 스틸프레임
7 전선구, 퇴수구 소켓
8 메인수구
9 집수정
10
