rexsteel

금속밸브실

기술력을 바탕으로 한 도전과 혁신으로 미래가치를 열어갑니다.

제조공정

밸브실 제조 및 공정표
  • 몸체

    KS D 3503 일반구조용강재(SS400)를 이용하여 규격에 맞게 절단 및 절곡하여 외부 응력에 견딜 수 있도록 만곡진 돔 형상으로 제작한다.

  • 철개뚜껑 및 받침

    뚜껑은 지면에 노출되는 바 차량 등의 접촉 시 외부 응력에 강한 구상흑연주철(GCD450)을 사용한다.
    맨홀 입구를 막는 맨홀 뚜껑의 저면에 밀폐링을 형성하여 맨홀 뚜껑을 접합 시 밀폐링에 의하여 맨홀 입구가 완벽하게 밀폐되도록 하여야 한다.

  • 연결구

    지장관이 지나갈 수 있게 지장관 규격에 맞게 배관구를 뚫어 박스 내부의 관과 접합할 수 있게 하여야 한다.
    연결 부위는 고무링을 삽입하여 외부에서 연결 부위에 물이 침투할 수 없어야 한다.

  • 고무패킹

    고무패킹은 모양이 고르고 표면이 매끈하며 혹, 흠 등의 해로운 결함이 없어야 하며 물리적 성질은 KS M 6613(수도용 고무)에 따른다.

  • 사다리

    KS D 3503 일반구조용강재(SS275)를 이용하여 맨홀 내부에 사다리를 제작하여 출입이 용이할 수 있도록 해야 한다.

  • 보강재(리브)

    보강재(리브)는 몸체에 가중되는 외부 응력에 견디는 힘을 강하게 하는 것으로 KS D 3503 일반구조용강재(SS275)를 이용하며 리브 간격 등은 수요자의 요구에 따라 조정할 수 있다.

오른쪽으로 스크롤

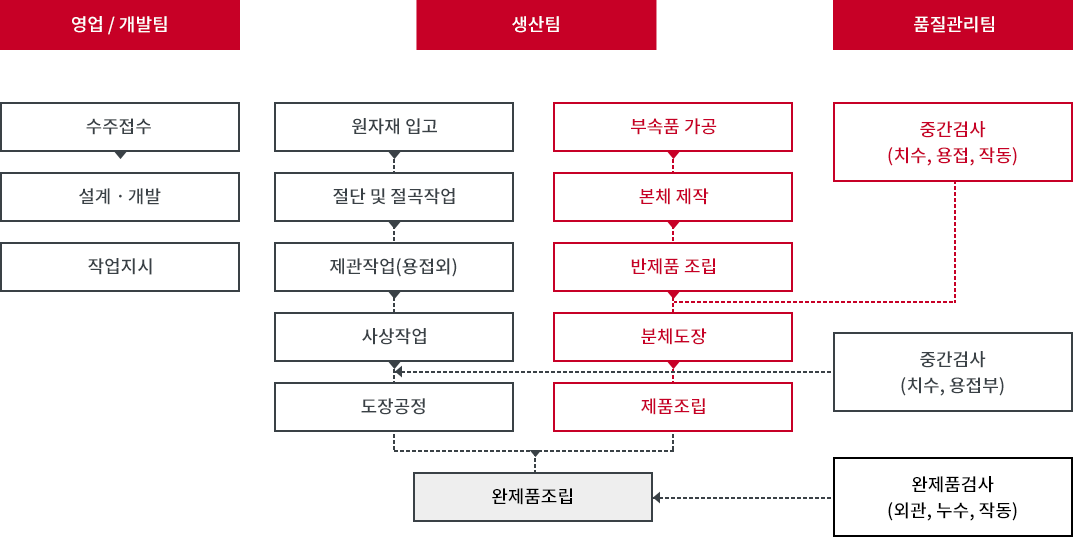

제조 공정
  • 설계 및 원자재 재단
  • 용접 및 가공
  • 표면 처리 및 도장
  • 완제품
