파형강관

PE 피복 파형강관

부식방지 PE 피복 파형강관

파형강관의 원재료인 용융아연도금강판(KS D 3506)에 부식방지용 PE(폴리에틸렌) 필름을 열융착시켜 제조한 파형강관으로서, 파형강관보다 더욱 높은 내식성, 내화학성, 내구성을 가진 제품이다.

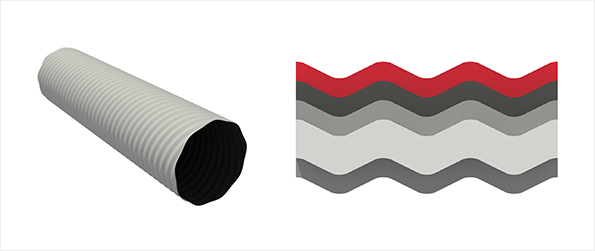

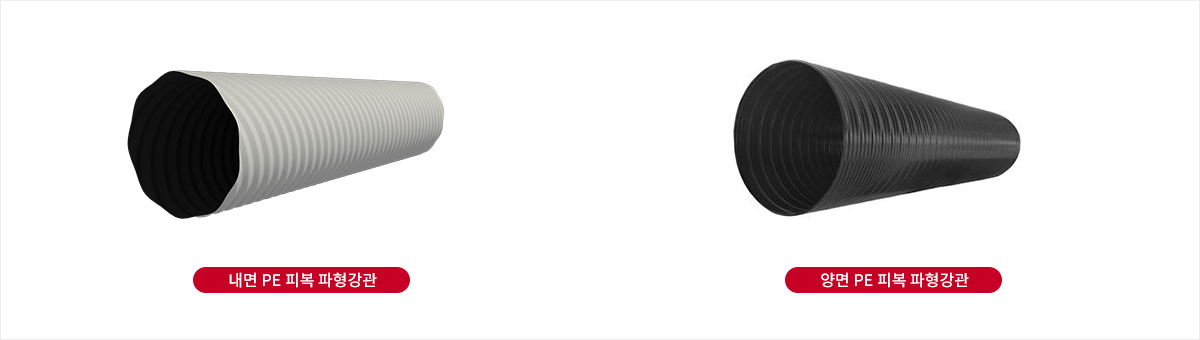

  • 내면 PE 피복 파형강관의 단면

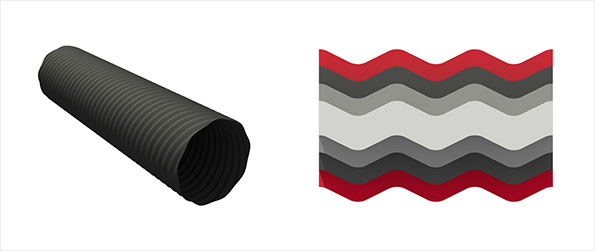

  • 양면 PE 피복 파형강관의 단면
부식방지 PE 피복 파형강관 인용 표준
  • ASTM A742/A742M

    파형 강관용 강판, 도금 및 폴리머
    예비 코팅에 대한 표준 규격

  • KS D 3590(KS인증)

    파형강관 및 파형섹션

  • SPS-KMIC-001-1966 (단체표준인증)

    부식방지 피복 나선형 강관 및 연결구

부식방지 PE 피복 파형강관의 제조 공정

부식방지 PE 피복 파형강관의 제조는 부식방지용 PE(폴리에틸렌) 필름을 열융착시킨 코팅 코일을 사용하여 파형강관과 동일한 제조 공정으로 생산된다.

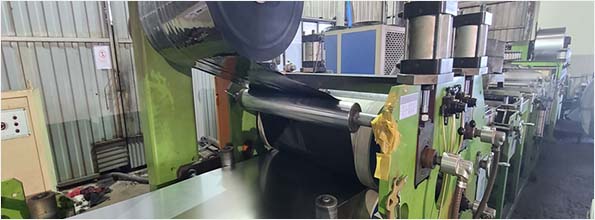

  • 용융아연도금강판 코팅

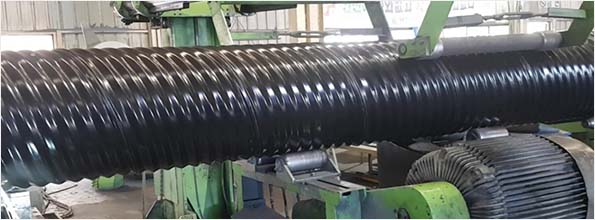

  • PE 피복 파형강관 생산

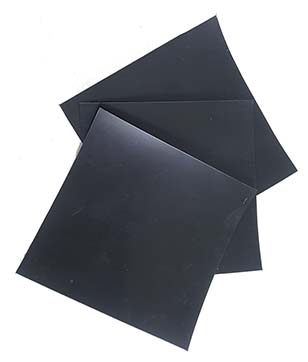

부식방지용 PE(폴리에틸렌) 필름의 규격
두께 소재의 특성
0.25mm 이상 고강도 PE
부식방지 PE 피복 파형강관 생산 규격
규격 피복의 종류 호칭지름 강판의 두께
0RS 내면 피복 150~600 1.6
양면 피복
0RS 유공관 내면 피복 150~600 1.6
양면 피복
1RS 내면 피복 300~1800 1.6, 2.0, 2.7, 3.2
양면 피복
3RS 내면 피복 900~3000 1.6, 2.0, 2.7, 3.2
양면 피복

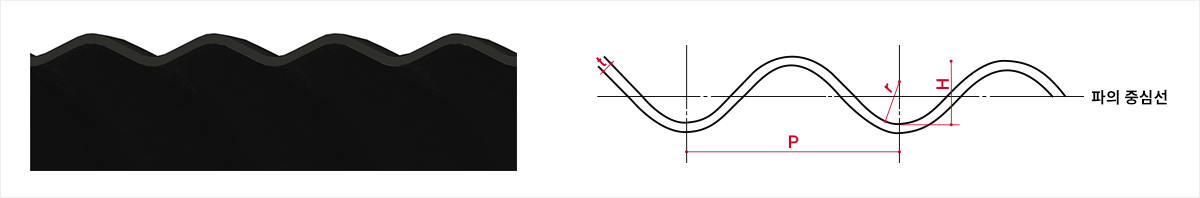

단면형상
제품의 종류
재료 규격

ASTM A742/A 742M-98
(Steel Sheet, Metallic Coated and Polymer Precoated for Corrugated Steel Pipe)

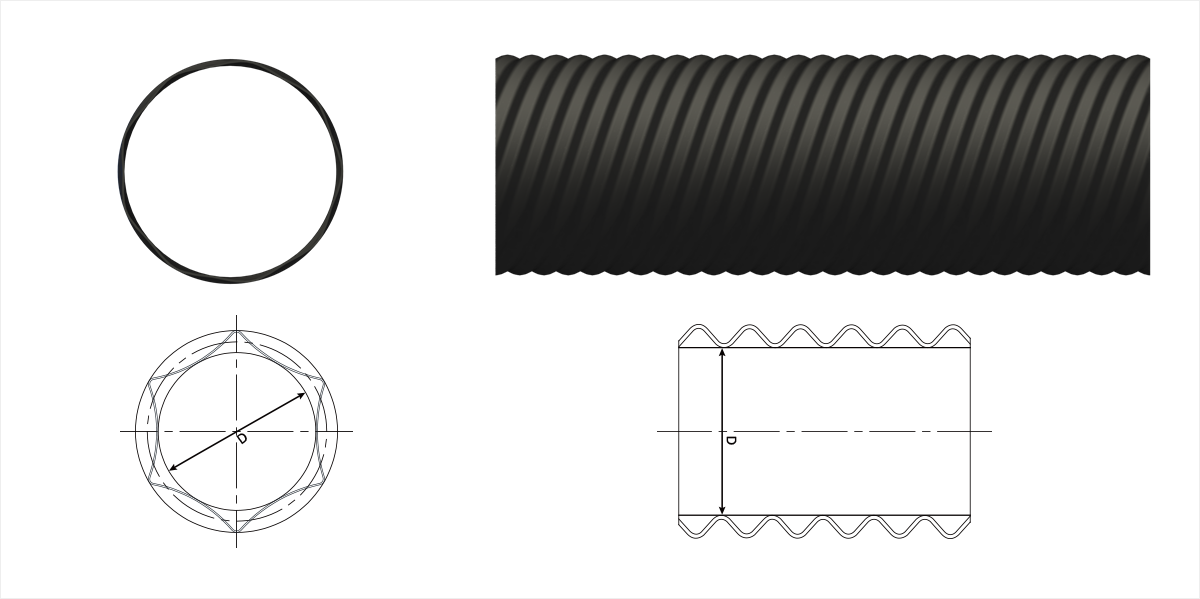

단면형상
특성
  • 내구성이 길다.

    내식성이 우수한 아연도금강판에 고강도 폴리에틸렌 수지를 코팅하여 내화학성과 내약품성이 높아 어떠한 조건과 환경에서도 사용 가능하다.

  • 외압강도가 매우 높다.

    PE 코팅 파형강관은 강판에 골을 형성하여 내하력을 부여한 연성관으로서 하중 및 반력이 관둘레에 균등하게 분포되어 내하력이 매우 크다.

  • 시공이 간편하고 공사비가 저렴하다.
    • 중량이(흉관의 1/10 정도) 가벼워 운반 부설이 용이하다.
    • 연결 개소가 적고 연결 방법이 간편하여 공기를 단축할 수 있다.
    • 즉시 되메우기가 가능하여 공사로 인한 교통과 통행의 불편을 줄일 수 있다.

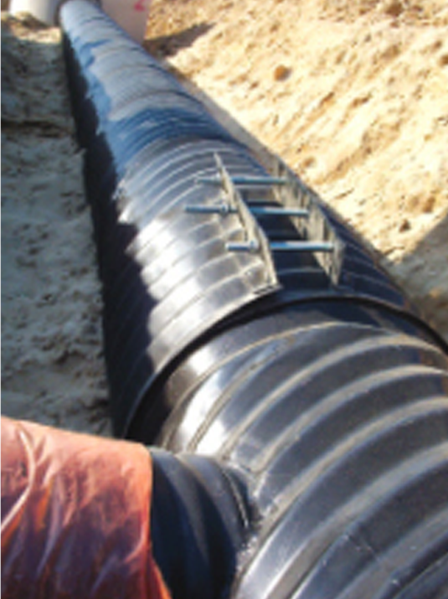

  • 수밀성이 매우 높다.

    연결방법이 간편하고 수밀성이 매우 높다.

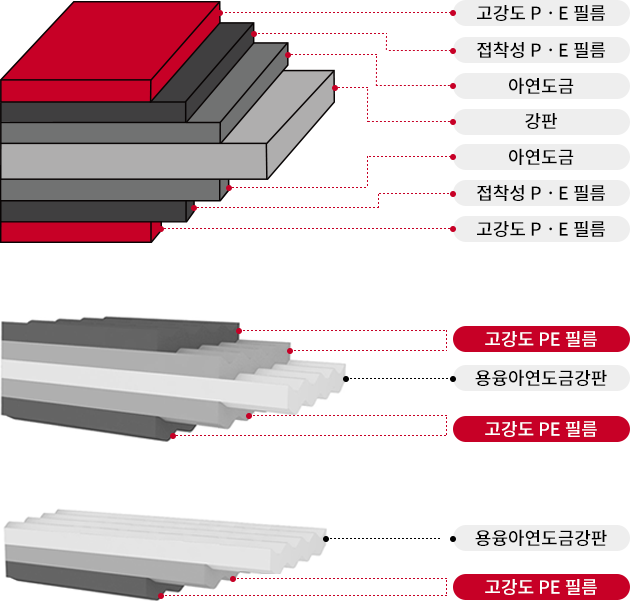

단면 구조
PE코팅형태
PㆍE 코팅 기호 PㆍE 코팅 형태 PㆍE 코팅 두께
MPC 03 내면 PㆍE 코팅 내면 0.25mm PㆍE 코팅
MPC 33 양면 PㆍE 코팅 양면 0.25mm PㆍE 코팅
MPC 55 양면 PㆍE 코팅 양면 0.5mm PㆍE 코팅
MPC 35 편차 PㆍE 코팅 외면 0.25mm, 내면 0.5mm
MPC 53 편차 PㆍE 코팅 외면 0.5mm, 내면 0.25mm
생산규격
형상 기호 관경 (mm) PㆍE 코팅 두께 길이 (m)
MPC 0RS (소골) 150 ~ 600 1.4 ~ 1.6 1~12
MPC 1RS (중골) 300 ~ 2,000 1.6 ~ 3.2
MPC 3RS (대골) 900 ~ 3,600 2.0 ~ 3.2

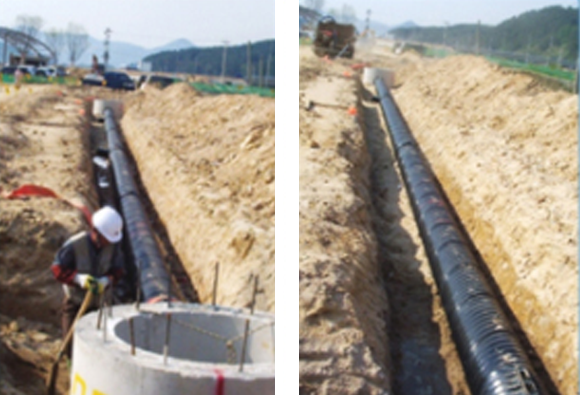

사용용도
  • 용배수용

    주택, 단지, 공단 등 토지개발 시 배수관, 도로, 철도, 종/횡 배수관, 공장배수로, 산림도로배수관, 관개용수관, 하수종말처리장 차집관용, 해안매립지, 간척지 배수관로, 위락시설 및 체육시설의 배수관 등

  • 구조물

    콘크리트 BOX 구조물 대체관, 지하 공동구, 간이구조물 등

  • 기타

    집수용 말뚝, 성토하중 경감용, 콘크리트 거푸집 등
