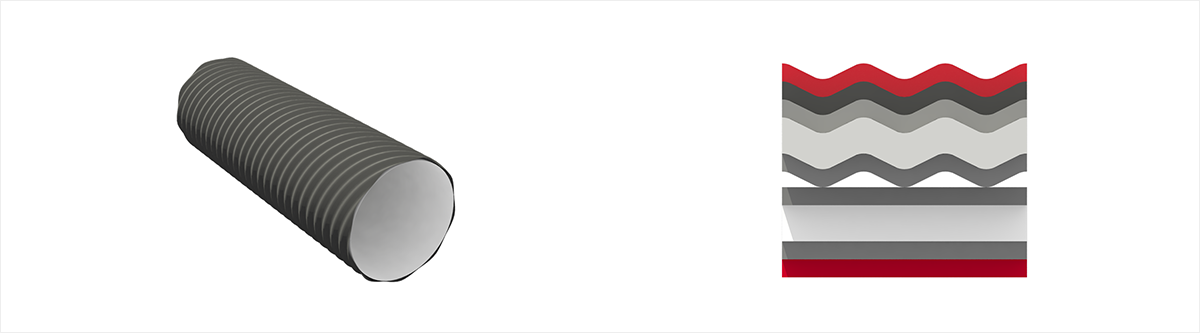

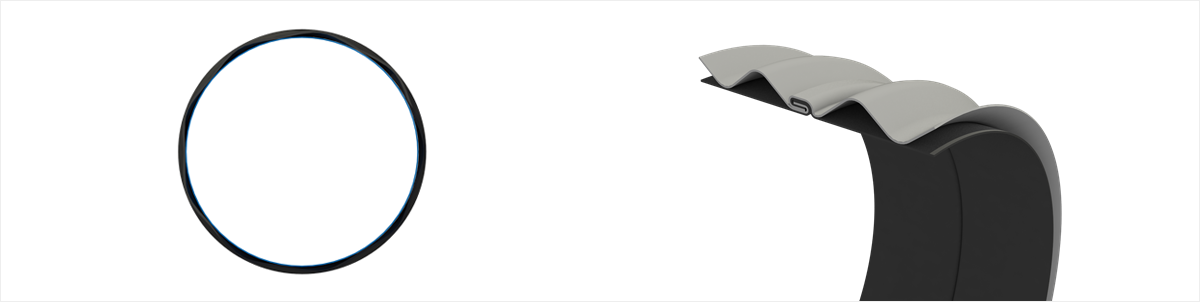

파형강관의 내주면은 평평한 강판, 외주면은 파형 성형이 된 강판으로 제조한 파형강관이다.
내주면의 평평한 강판은 알루미늄 아연 합금 도금 강재(KS D 3862)에 PVC SOL 분체 도장을 실시하며, 외주면의 파형 성형 강판은 부식방지 PE 피복 파형강관과 동일한 용융아연도금 강판(KS D 3506)에 부식방지용 PE(폴리에틸렌) 필름을 열융착시켜 제조한다. 부식방지 PE 피복 파형강관보다 높은 조도계수, 외압강도를 가진 제품이다.
내부평활형 피복 파형강관은 타 제품 대비 통수 능력 즉, 조도계수가 월등히 높으며, 외압강도가 우수하다.
또한 내부가 평탄함에 따라 이물질 및 토사가 퇴적되지 않아 장기 내구 성능이 우수하다.
| 품명 | 통수 능력(조도계수) |
|---|---|
| 콘크리트관 | 0.015 ~ 0.017 |
| 주름형 금속관 | 0.018 ~ 0.022 |
| 내부평활 파형강관 | 0.011 ~ 0.015 |
파형 강관용 강판, 도금 및 폴리머 예비 코팅에 대한 표준 규격
파형강관 및 파형섹션
부식방지 피복 나선형 강관 및 연결구

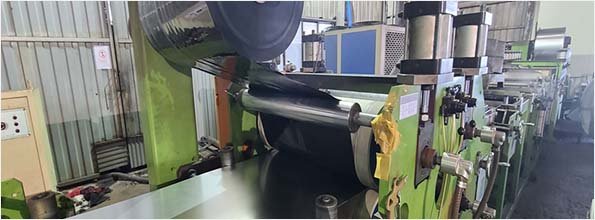

내부평활형 피복 파형강관의 제조는 부식방지용 PE(폴리에틸렌) 필름을 열융착시킨 코팅 코일과 PVC 코팅 강판을 사용하여 파형강관과 동일한 제조 공정으로 생산된다.
| 피복의 두께 | |
|---|---|
| PE 필름(외주면) | PVC SOL(내주면) |
| 0.25mm 이상 | 0.15mm 이상 |

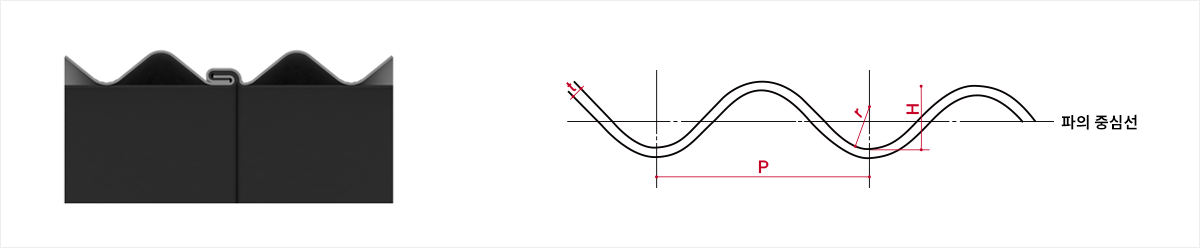

| 규격 | 피복의종류 | 호칭지름 | 외주면 강판의 두께(mm) | 내주 평활면 강판의 두께(mm) |
|---|---|---|---|---|
| 1RS | PVC 내주면 피복 | 300 ~ 1800 | 1.6, 2.0, 2.7, 3.2 | 0.4 |
| PE 외주면 피복 | ||||
| 3RS | PVC 내주면 피복 | 900 ~ 3000 | 1.6, 2.0, 2.7, 3.2 | |
| PE 외주면 피복 |

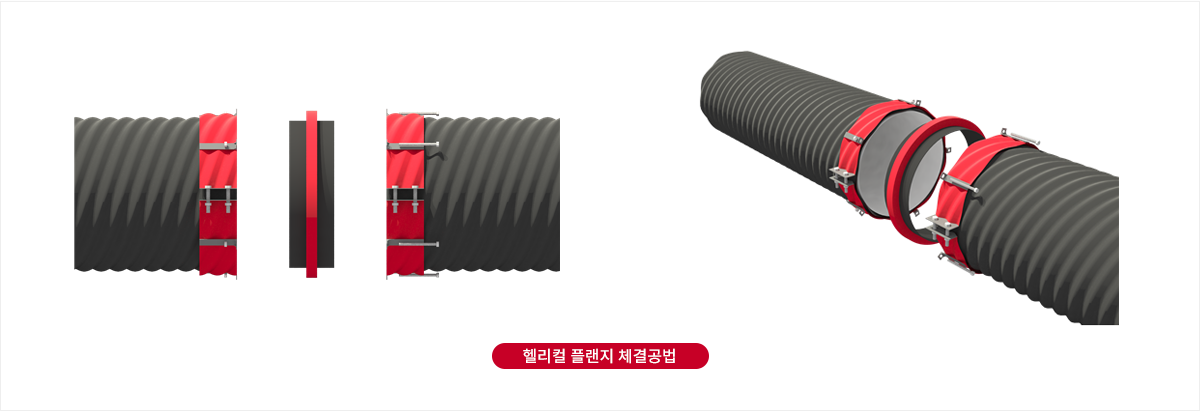

내부평활형 피복 파형강관의 체결 공법은 다음과 같다.
