Name: Steel Rolled Arch Liner
Brand: Rexsteel co.,ltd

Steel Rolled Arch Liner (400×200)

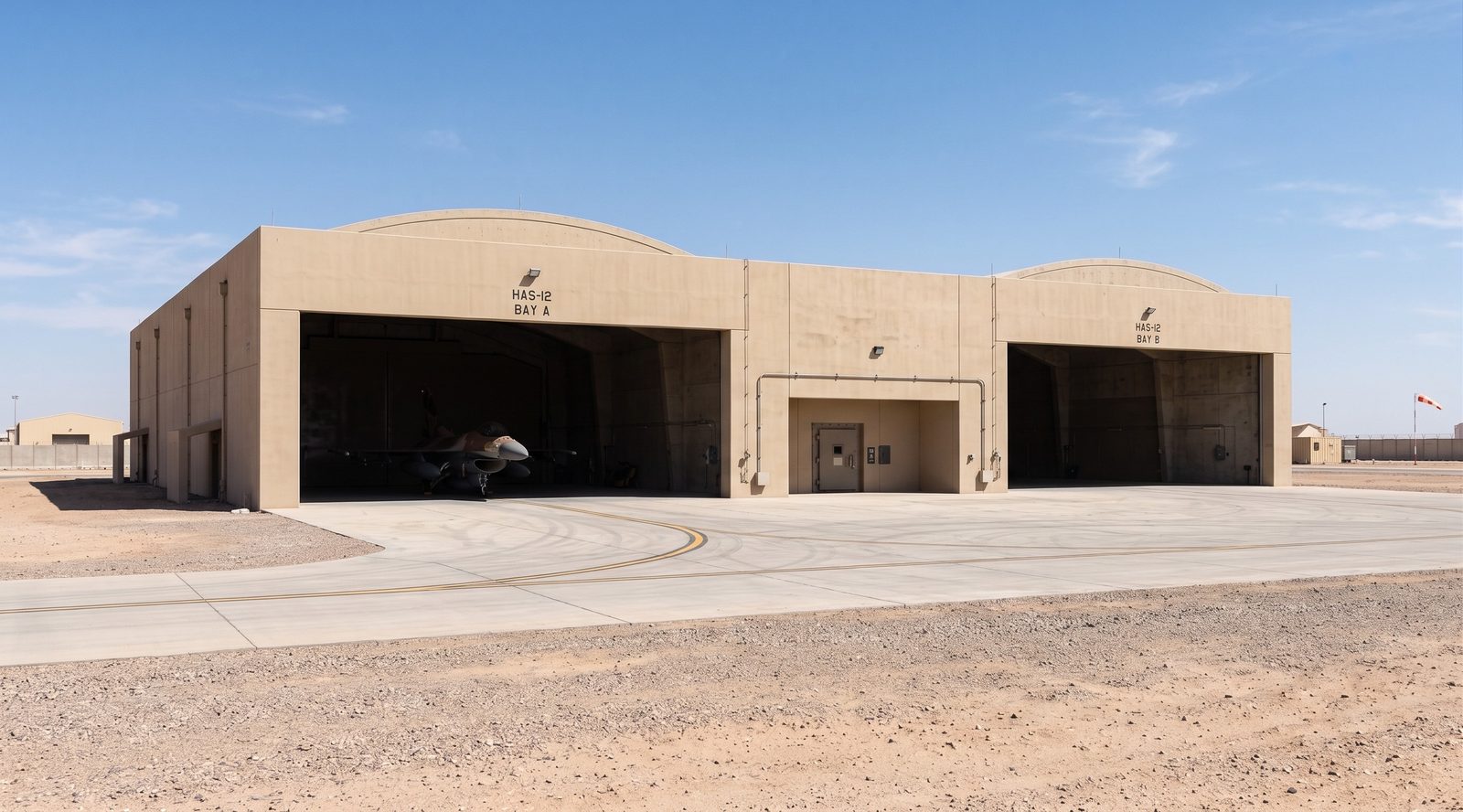

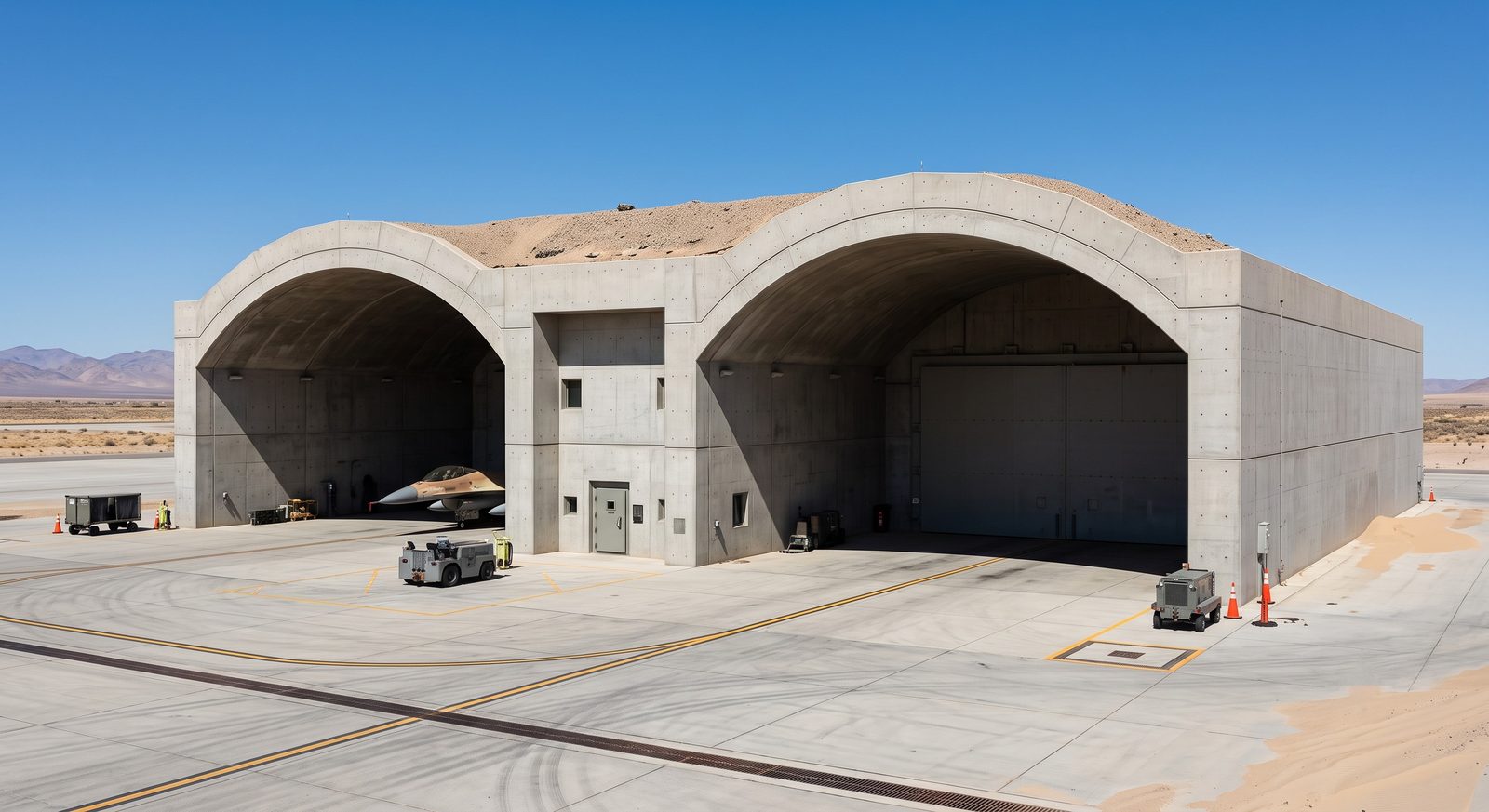

다연장·캐노피형·경계대기 격납고용 대형 파형 강재 라이너

Steel Rolled Arch Liner 란

Steel Rolled Arch Liner는 철근콘크리트(RC) 아치 격납고의 안쪽 면에 설치하는 골 넓이 400mm × 골 깊이 200mm의 대형 파형 강재 라이너입니다. 콘크리트를 타설할 때는 영구 거푸집 역할을 하고, 완공 후에는 콘크리트 파편(스폴)이 격납고 안으로 떨어지는 것을 막는 스폴 라이너(Spall Liner)가 됩니다. 여러 베이를 잇는 다연장 격납고와 방폭문 바깥 캐노피 구간이 있는 경계대기 격납고에 맞춰 개발했습니다.

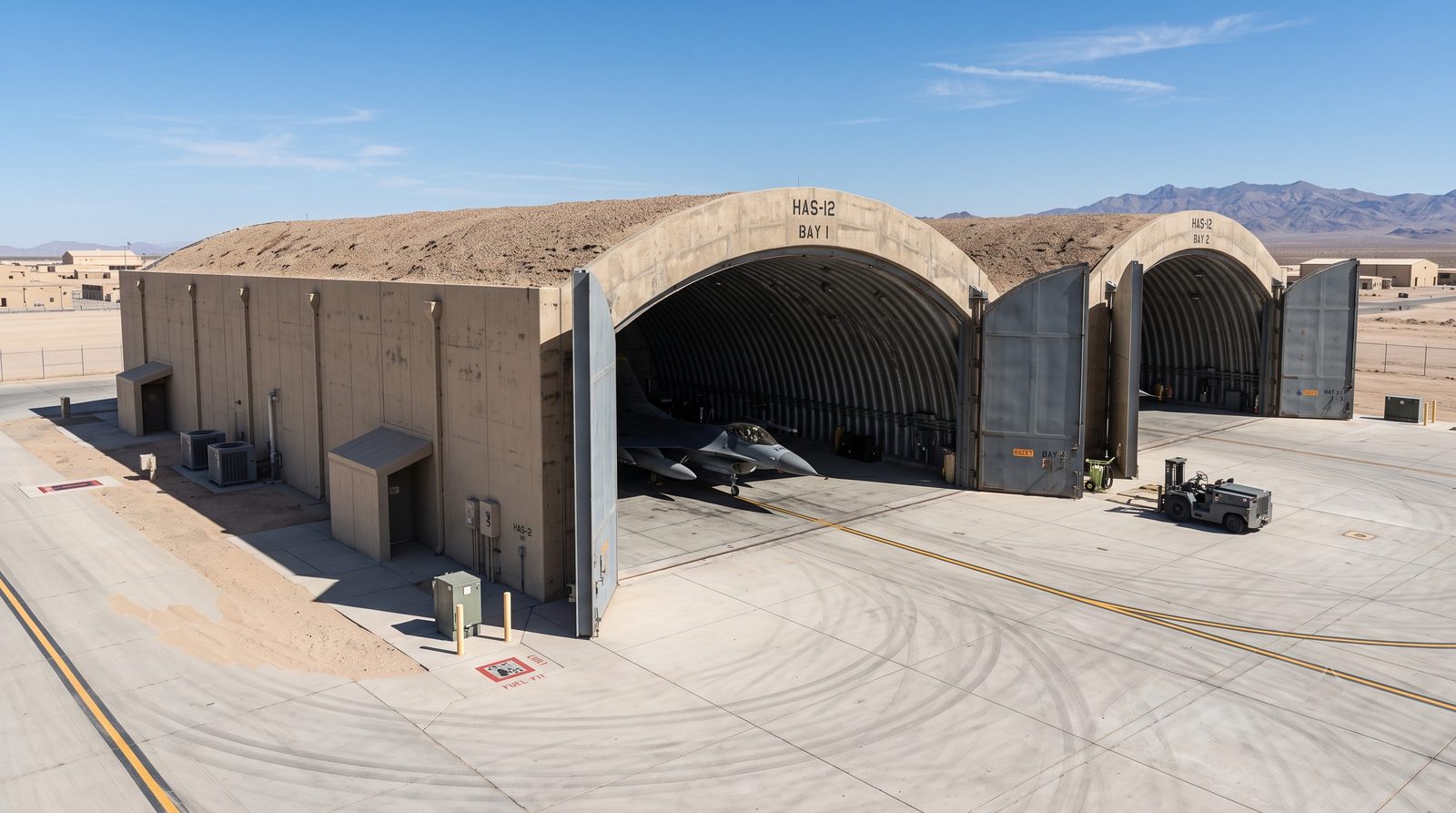

Steel Rolled Arch Liner가 적용되는 다연장 아치형 강화 항공기 격납고 — 다연장 아치형 강화 항공기 격납고 (Multi-bay Hardened Aircraft Shelter)*개념도 · Illustration*

특징

깊은 골, 높은 강성골 깊이 200mm로 대형 아치 내면에서도 높은 휨강성을 냅니다.
폭넓은 두께 선택3 · 4 · 5 · 6 · 7 · 8mm, 설계 조건에 맞춰 선택할 수 있습니다.
정밀 롤포밍롤포밍으로 성형해 치수가 정확하고, 현장에서 볼트로 조립합니다.
선택형 콘크리트 정착설계상 정착이 필요한 경우 스터드건으로 헤디드 스터드를 용접합니다(옵션).

제품 사양

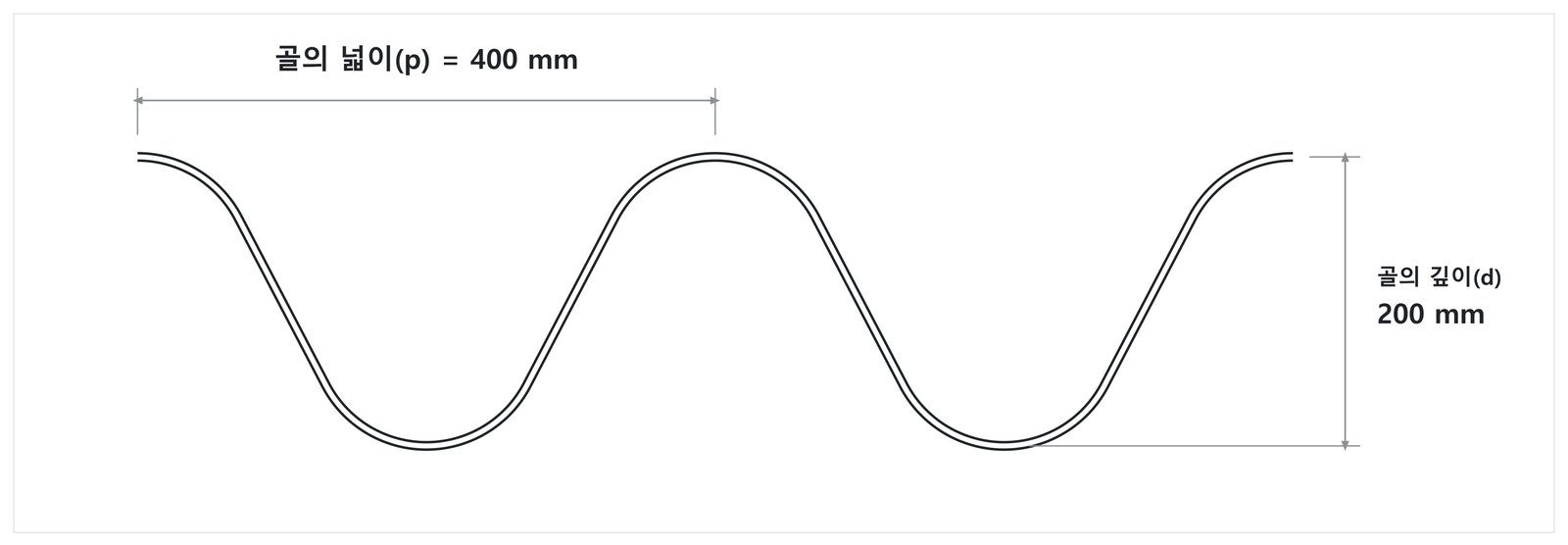

Steel Rolled Arch Liner 파형 심도 (400 × 200 mm)

골의 넓이	400 mm
골의 깊이	200 mm
두께	3 · 4 · 5 · 6 · 7 · 8 mm
소재	구조용 강판 (고강도 강종 대응)
표면처리	용융아연도금 또는 도금 코일 (사양에 따라 선택)
설치	RC 아치 내면, 이음 볼트 조립
옵션	헤디드 스터드 용접 (스터드건)
설계 연계	UFC 3-340-02 기반 설계 지원

두 가지 라이너 시스템

Rexsteel co.,ltd는 격납고 형식에 따라 두 가지 강재 라이너를 공급합니다.

구분	Wonder Arch Panel (Arch Liner)	Steel Rolled Arch Liner
파형	610 × 355 mm	400 × 200 mm
적용	3세대 HAS (단일 베이 아치형 강화격납고)	다연장(Multi-bay)·캐노피형·경계대기 격납고
구조 방식	강재 아치를 먼저 세우고 그 위에 콘크리트 타설	RC 아치 안쪽 면에 설치하는 영구 거푸집 겸 스폴 방호. 정착이 필요한 경우 헤디드 스터드 용접(옵션)
두께	3.2 / 4.0 / 4.5 mm	3 / 4 / 5 / 6 / 7 / 8 mm
관련 기준	UFC 3-340-01, UFGS 05 30 00	UFC 3-340-02
